GBDSO - Gameboy als digitales Speicher-Oszilloskop

Zielbestimmung

Zentrales Element ist der GameBoy Classic. Dieser soll durch eine Einsteckkarte in ein Speicheroszilloskop verwandelt werden. Das Display des Gameboys dient als Anzeige des Kurvenverlaufs, der Frequenz und des Spitzenwertes. Die Tasten steuern alle Einstellungen des Signallaufs, sowie über Menüs diverse Einstellungen der Anzeige.

Funktionalität:

Der ProgrammCode wir auf einem externen EEPROM gespeichert, von dem der GameBoy beim booten automatisch startet. Das Programm stelle eine graphische Oberfläche mit Skala und Menu zur Bedienung zur Verfügung. Die Verstärkung der Eingangssignale wird über Tastensignal gesteuert, um eine optimale Darstellung zu erreichen. Ferner ist eine Einstellung der Zeitbasis (Time/DIV) möglich.

Soft- und Hardware

Der interne Prozessor des Gameboy ist ein Z80. Er hat intern 8K Speicher, einen 8-bit Daten-BUS, 16-bit Adressen-BUS zum Zugriff auf das externe ROM. Die Programmierung soll in C und Assembler erfolgen, mit Hilfe des für Windows erhältlichen GameBoy Compilers GBDK, der bereits einige Bibliotheken bereitstellt.

GBDSO - Downloads:

Package Schaltung: (by henrike.papenfuss[at]gmx.de) Schaltpläne, Dokumentation Schaltung.

Package Mikrocontroller: (by mike.bock[at]gmx.de) Software, Dokumentation Mikrocontroller.

Package Gameboy-Software: (by tom[at]digitalflow.de) Sourcecode, EPROM-Image File, GBDK Compiler, No$GMB Emulator, Dokumentation GB-Software. [download]

GBDSO - Photos:

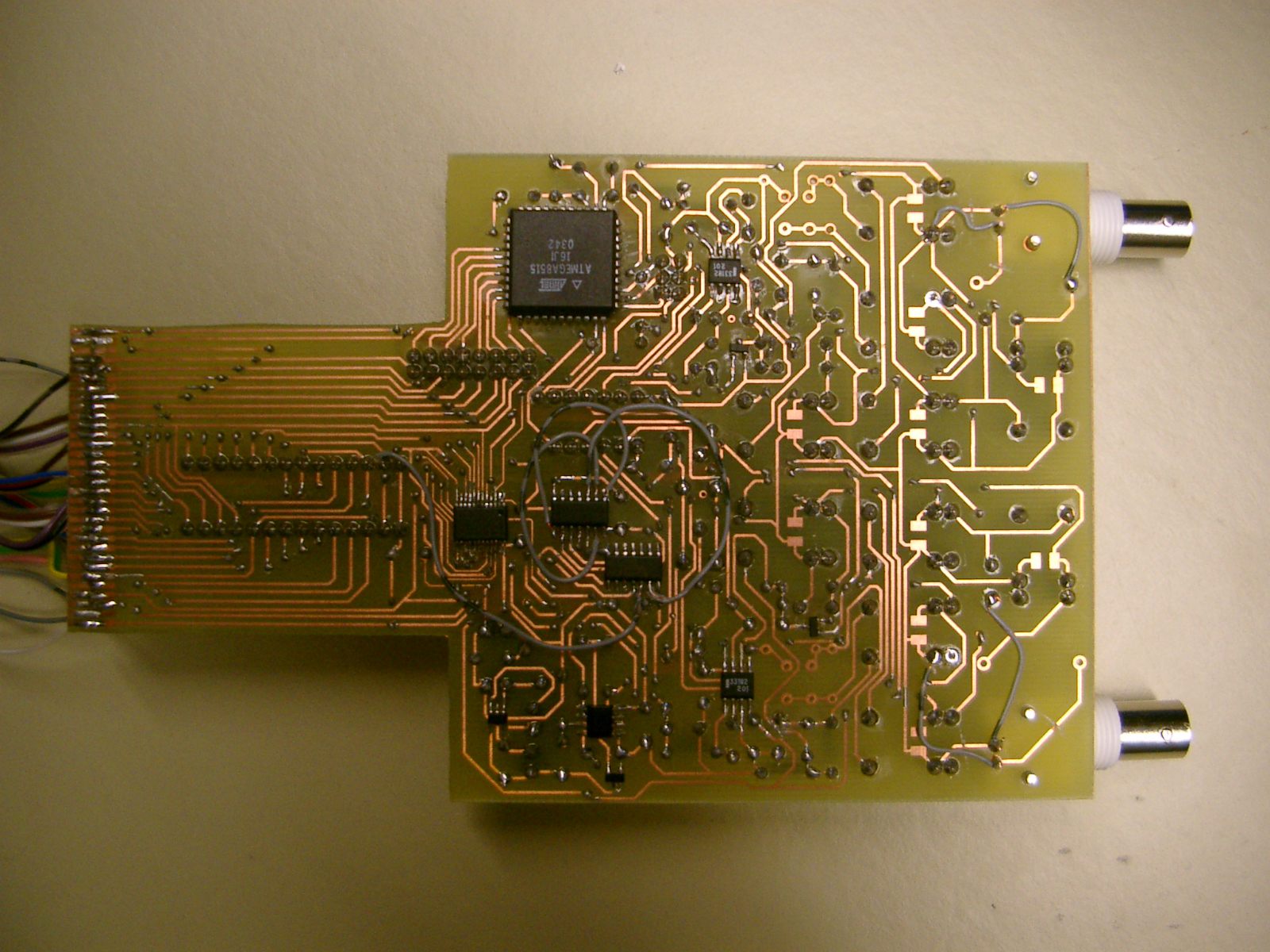

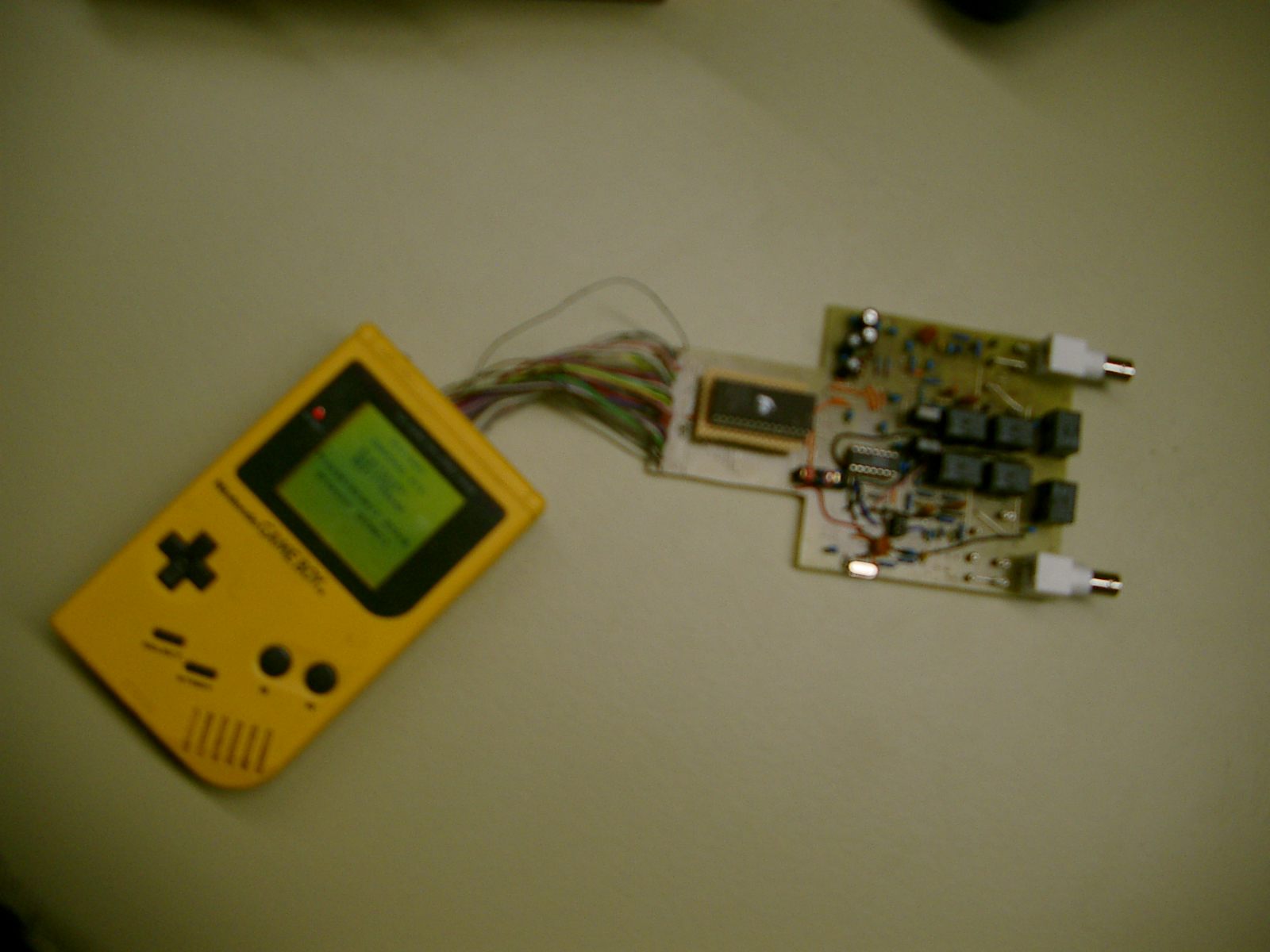

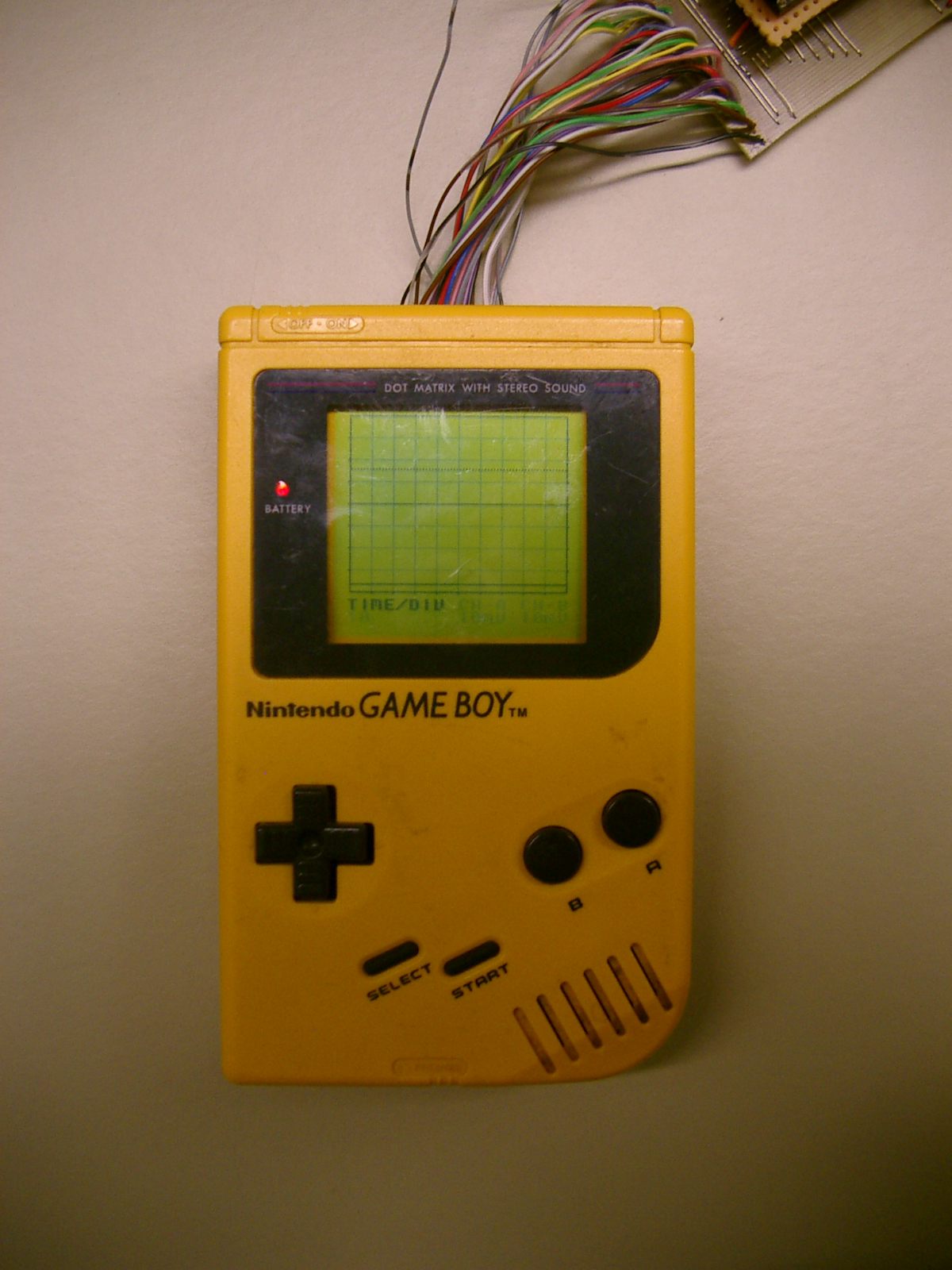

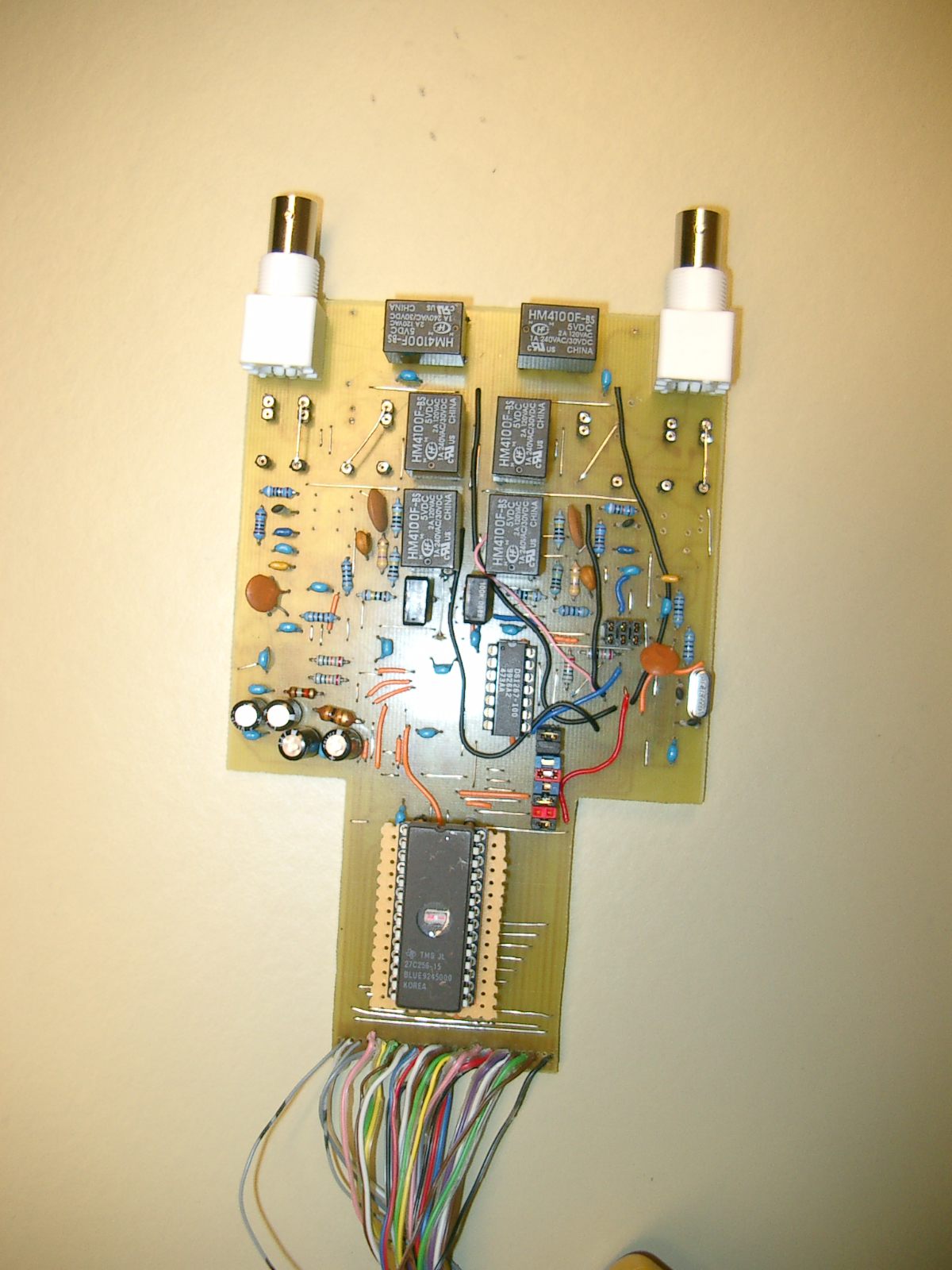

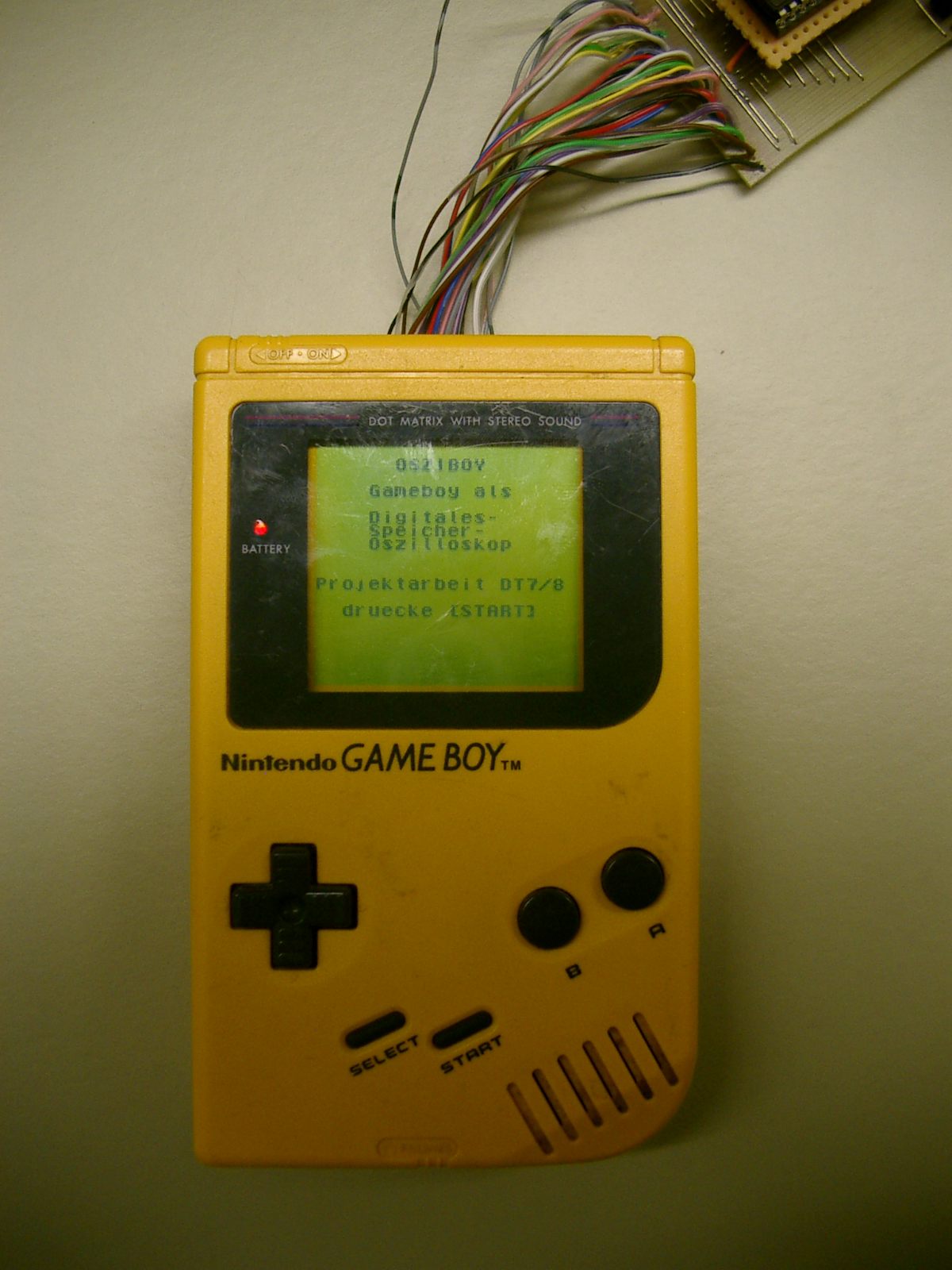

GB-DSO GB-DSOGB-DSO GB-DSOGB-DSO
